APR-C 離心式油霧機
產品型號：APR-C120/250/370
產品介紹：
APR-C系列油霧收集器是我司結合環保排放要求研製開發的離心式油霧收集器，具有體積小、風量大、安裝簡捷、穩定可靠、效率高效等特點，APR-C系列油霧收集器適用于CNC加工中心、高速雕銑機、鑽攻機、走心機、數控車床、車銑復合機、內外圓磨床、五軸工具磨床、放電加工機、超聲波清洗機、碳?xì)淝逑礄C等產生油霧、水霧、煙霧的機器設備。為五金加工、機械製造、數控設備、新能源、石油化工、食品藥品、電子科技等行業提供專業的產品服務。
APR-C 離心式油霧機
概述
設計原則
①、堅持安全、經濟、適用、並兼顧美觀的精心設計原則；
②、選擇工藝先進成熟、系統穩定安全可靠、管理方便、無二次污染的治理術；
③、對設備、儀表等選型本著可靠、經濟適用的原則；
油霧的影響
-
危害人體健康
-
污染車間，造成工傷
-
造成機床綫路故障
-
破壞環境

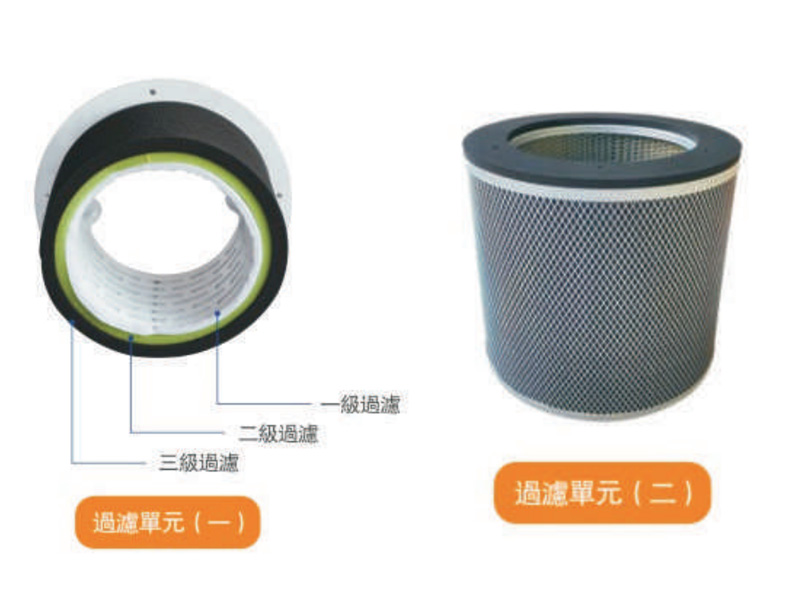

過濾結構單元
APR-C系列油霧收集器為前端三道濾棉過濾，後端一道空氣濾筒過濾組合成過濾單元，采用立式安裝方式，並在產品的進風口處加裝擾流網，使通過負壓吸入的油霧通過旋轉氣流的作用下發生激烈的碰撞後形成的油霧通過回油口排出，潔淨的空氣通過過濾單元過濾後排出；
濾筒材質為進口基材，處理後對0.3μm以上的粉塵過濾效率達99%以上，這樣的過濾精度對PM2.5有很好的去除效果。
PM2.5改善率達99%| 前端過濾網(初效)過濾精度(μm) | ≤20 | ≤20 |
| 前端過濾網(中效)過濾精度(μm) | ≤10 | ≤10 |
| 前端過濾網(中效)過濾精度(μm) | 1-10 | 1-10 |
| 前端過濾網(高效)過濾精度(μm) | 0.02-0.2 | 0.02-0.2 |
過濾原理
油霧收集器（離心式）通電後，電機帶動風機高速旋轉形成負壓，吸風口的離心旋轉負壓迫使水霧、油霧、煙霧被引流至風口進入機器風道，油霧微粒在風輪的旋轉氣流作用下發生激烈碰撞，微小的顆粒集合成易被捕捉控制的較大油分子顆粒， 在四級初高效過濾單元的攔截作用下實現油（水）霧與空氣的完全分離，分離過濾後形成的大顆粒油液通過設定的排油口經網絲排油管排出到收集箱回收利用，潔淨的空氣通過四道過濾攔截後排出。
外形尺寸
| 産品型虢 | APR-C750 | APR-C250 | APR-C370 |
| A | 930 | 720 | 780 |
| B | 450 | 350 | 400 |
| C | 150 | 125 | 150 |
| D | 400 | 300 | 300 |
| E | 430 | 320 | 380 |
| F | 100 | 100 | 100 |
| G | 25 | 25 | 25 |
技術參數
| 型虢 | APR-C750 | APR-C250 | APR-C370 |
| 輸入電源（V） | 三相三線380V/220V | 三相三線380V/220V | 三相三線380V/220V |
| 功率(Kw) | 0.55 | 0.25 | 0.37 |
| 處理風量(m³/h) | 1400-1500 | 500-600 | 900-950 |
| 噪聲等級(dB) | 65±2 | 60±2 | 62±2 |
| 靜壓(Pa) | 2.0 | 1.8 | 1.8 |
| 對應油霧 | 水溶性油霧(輕型油性煙霧另配過濾筒) | 水溶性水霧 油霧 煙霧 | 水溶性水霧 油霧 煙霧 |
| 過濾方式 | 負壓內濾式 | 負壓內濾式 | 負壓內濾式 |
| 過濾效率 | 99.7%(重量法油霧) | 99.7%(離心法除油霧) | 99.7%(離心法除油霧) |
| 最高吸入溫度(℃) | 40 | 40 | 40 |
| 排油口徑 | 25 | 25 | 25 |
| 進風口徑 | 150 | 125 | 150 |
| 外形尺寸("Hmm) | 450*530(不含過濾器) | 350*420(不含過濾器) | 400*480(不含過濾器) |
| 機器顏色 | 皺紋白（量大可定製） | 皺紋白（量大可定製） | 皺紋白（量大可定製） |
| 機器重量(KG) | 28 | 18.5 | 24.5 |
